TF1100-DC ଡୁଆଲ୍-ଚ୍ୟାନେଲ୍ ୱାଲ୍-ମାଉଣ୍ଟେଡ୍ ଟ୍ରାଞ୍ଜିଟ୍ ଟାଇମ୍ ଅଲଟ୍ରାସୋନିକ୍ ଫ୍ଲୋମିଟର |ଗମନାଗମନ ସମୟ ପଦ୍ଧତିରେ କାମ କରେ |କ୍ଲମ୍ପ-ଅନ୍ ଅଲଟ୍ରାସୋନିକ୍ ଟ୍ରାନ୍ସଡ୍ୟୁସର (ସେନ୍ସର) ସଂପୂର୍ଣ୍ଣ ଭରପୂର ପାଇପ୍ ରେ ତରଳ ଏବଂ ତରଳ ଗ୍ୟାସର ଅଣ-ଆକ୍ରମଣକାରୀ ଏବଂ ଅଣ-ଅନୁପ୍ରବେଶକାରୀ ପ୍ରବାହ ମାପ ପାଇଁ ପାଇପ୍ ର ବାହ୍ୟ ପୃଷ୍ଠରେ ସ୍ଥାପିତ |.ଦୁଇ ଯୁଗଳ ଟ୍ରାନ୍ସଡୁସର ଅତି ସାଧାରଣ ପାଇପ୍ ବ୍ୟାସ ପରିସରକୁ ଘୋଡାଇବା ପାଇଁ ଯଥେଷ୍ଟ |ଏହା ସହିତ, ଏହାର ବ al କଳ୍ପିକ ତାପଜ ଶକ୍ତି ମାପ କ୍ଷମତା ଯେକ any ଣସି ସୁବିଧାରେ ତାପଜ ଶକ୍ତି ବ୍ୟବହାରର ସମ୍ପୂର୍ଣ୍ଣ ବିଶ୍ଳେଷଣ କରିବା ସମ୍ଭବ କରିଥାଏ |
ଏହି ନମନୀୟ ଏବଂ ଫ୍ଲୋ ମିଟର ବ୍ୟବହାର କରିବା ସହଜ ହେଉଛି ସେବା ଏବଂ ରକ୍ଷଣାବେକ୍ଷଣ କାର୍ଯ୍ୟକଳାପର ସମର୍ଥନ ପାଇଁ ଏକ ଆଦର୍ଶ ଉପକରଣ |ଏହାକୁ ନିୟନ୍ତ୍ରଣ ପାଇଁ କିମ୍ବା ସ୍ଥାୟୀ ଭାବରେ ସ୍ଥାପିତ ମିଟରଗୁଡିକର ଅସ୍ଥାୟୀ ସ୍ଥାନାନ୍ତର ପାଇଁ ମଧ୍ୟ ବ୍ୟବହାର କରାଯାଇପାରିବ |
ବ Features ଶିଷ୍ଟ୍ୟଗୁଡିକ
ଡୁଆଲ୍ ଚ୍ୟାନେଲ୍ ଅଣ-ଆକ୍ରମଣକାରୀ ଟ୍ରାନ୍ସଡ୍ୟୁସର |ଉଚ୍ଚ ସୁନିଶ୍ଚିତ କରିବାକୁ |ସଠିକତା 0.5%ଫ୍ଲୋ ମିଟରର
ସଂସ୍ଥାପନ କରିବା ସହଜ, ବ୍ୟୟବହୁଳ ଏବଂ ଆବଶ୍ୟକ |ପାଇପ୍ କାଟିବା ନାହିଁ |କିମ୍ବା ପ୍ରକ୍ରିୟାକରଣ ବାଧା
ବିସ୍ତୃତ ତରଳ |ତାପମାତ୍ରା ପରିସର: -35 ℃ ~ 200 ℃ |
ଡାଟା ଲଗର୍ |କାର୍ଯ୍ୟ
ଆଲୁମିନିୟମ୍ କିମ୍ବା ଷ୍ଟେନଲେସ୍ ଷ୍ଟିଲ୍ SUS3 |ଆପଣଙ୍କ ଇଚ୍ଛାଧୀନ ପାଇଁ 04 ସେନ୍ସର |
ତାପଜ ଶକ୍ତିମାପ କ୍ଷମତା ବ al କଳ୍ପିକ ହୋଇପାରେ |
ସାଧାରଣତ used ବ୍ୟବହୃତ ପାଇପ୍ ସାମଗ୍ରୀ ପାଇଁ ଏବଂ20 ମିମିରୁ 6.0 ମିଟର ପର୍ଯ୍ୟନ୍ତ ବ୍ୟାସ |.
ବିସ୍ତୃତ ଦ୍ୱି-ଦିଗଦର୍ଶନ |0.01 m / s ରୁ 15 m / s ର ପ୍ରବାହ ପରିସର |.
ପ୍ରୟୋଗଗୁଡ଼ିକ
●ସେବା ଏବଂ ରକ୍ଷଣାବେକ୍ଷଣ |
●ତ୍ରୁଟିପୂର୍ଣ୍ଣ ଉପକରଣଗୁଡ଼ିକର ସ୍ଥାନାନ୍ତର |
● କମିଶନ ପ୍ରକ୍ରିୟା ଏବଂ ସ୍ଥାପନର ସମର୍ଥନ |
● କାର୍ଯ୍ୟଦକ୍ଷତା ଏବଂ ଦକ୍ଷତା ମାପ |
- ମୂଲ୍ୟାଙ୍କନ ଏବଂ ମୂଲ୍ୟାଙ୍କନ
- ପମ୍ପଗୁଡ଼ିକର କ୍ଷମତା ମାପ |
- ଭଲଭ୍ ନିୟନ୍ତ୍ରଣର ମନିଟରିଂ |
● ଜଳ ଏବଂ ବର୍ଜ୍ୟ ଜଳ ଶିଳ୍ପ - ଗରମ ପାଣି, ଥଣ୍ଡା ପାଣି, ପାନୀୟ ଜଳ, ସମୁଦ୍ର ଜଳ ଇତ୍ୟାଦି)
● ପେଟ୍ରୋକେମିକାଲ୍ ଶିଳ୍ପ |
● ରାସାୟନିକ ଶିଳ୍ପ-କ୍ଲୋରାଇନ୍, ମଦ୍ୟପାନ, ଏସିଡ୍, .ଥର୍ମାଲ୍ ତେଲ। Etc |
● ରେଫ୍ରିଜରେଜେସନ୍ ଏବଂ ଏୟାର କଣ୍ଡିସିନର ସିଷ୍ଟମ୍ |
● ଖାଦ୍ୟ, ପାନୀୟ ଏବଂ ma ଷଧ ଶିଳ୍ପ |
● ବିଦ୍ୟୁତ୍ ଯୋଗାଣ- ଆଣବିକ ବିଦ୍ୟୁତ୍ ଉତ୍ପାଦନ କେନ୍ଦ୍ର, ତାପଜ ଏବଂ ଜଳ ବିଦ୍ୟୁତ୍ ଉତ୍ପାଦନ କେନ୍ଦ୍ର), ଉତ୍ତାପ ଶକ୍ତି ବଏଲର ଫିଡ୍ ୱାଟର୍
● ଧାତୁ ଏବଂ ଖଣି ପ୍ରୟୋଗ |
● ମେକାନିକାଲ୍ ଇଞ୍ଜିନିୟରିଂ ଏବଂ ପ୍ଲାଣ୍ଟ ଇଞ୍ଜିନିୟରିଂ-ପାଇପଲାଇନ ଲିକ୍ ଚିହ୍ନଟ, ଯାଞ୍ଚ, ଟ୍ରାକିଂ ଏବଂ ସଂଗ୍ରହ |
ନିର୍ଦ୍ଦିଷ୍ଟକରଣ
ଟ୍ରାନ୍ସମିଟର:
| ମାପ ନୀତି | | ଅଲଟ୍ରାସୋନିକ୍ ଟ୍ରାଞ୍ଜିଟ୍-ଟାଇମ୍ ପାର୍ଥକ୍ୟ ସମ୍ପର୍କ ନୀତି | |
| ପ୍ରବାହ ବେଗ ପରିସର | | 0.01 ରୁ 15 ମି / ସେକେଣ୍ଡ, ଦ୍ୱି-ଦିଗନ୍ତ | |
| ସଂକଳ୍ପ | 0.1mm / s |
| ପୁନରାବୃତ୍ତି | | 0.15% ପ reading ିବା | |
| ସଠିକତା | Rates 0.5% ହାରରେ ପ reading ଼ିବା> 0.3 m / s); ± 0.003 m / s ହାରରେ ପଠନ <0.3 m / s |
| ପ୍ରତିକ୍ରିୟା ସମୟ | 0.5s |
| ସମ୍ବେଦନଶୀଳତା | 0.001m / s |
| ପ୍ରଦର୍ଶିତ ମୂଲ୍ୟର ଡ଼ମ୍ପିଂ | | 0-99s (ବ୍ୟବହାରକାରୀଙ୍କ ଦ୍ୱାରା ଚୟନ ଯୋଗ୍ୟ) |
| ତରଳ ପ୍ରକାର ସମର୍ଥିତ | | ଟର୍ବିଡିଟି <10000 ppm ସହିତ ଉଭୟ ପରିଷ୍କାର ଏବଂ କିଛି ମାତ୍ରାରେ ମଇଳା ତରଳ | |
| ଶକ୍ତି ଯୋଗାଣ | AC: 85-265V DC: 24V / 500mA | |
| ଏନକ୍ଲୋଜର ପ୍ରକାର | | କାନ୍ଥରେ ଲାଗିଛି | |
| ସଂରକ୍ଷଣର ଡିଗ୍ରୀ | | EN60529 ଅନୁଯାୟୀ IP66 | |
| ଅପରେଟିଂ ତାପମାତ୍ରା | | -10 ℃ ରୁ + 60 ℃ | |
| ଗୃହ ସାମଗ୍ରୀ | ଫାଇବରଗ୍ଲାସ୍ | |
| ପ୍ରଦର୍ଶନ | 4.3 '' ରଙ୍ଗ LCD 5 ରେଖା ପ୍ରଦର୍ଶନ, 16 ଟି ଚାବି | |
| ୟୁନିଟ୍ସ | ଉପଯୋଗକର୍ତ୍ତା ବିନ୍ୟାସିତ (ଇଂରାଜୀ ଏବଂ ମେଟ୍ରିକ୍) |
| ହାର | ହାର ଏବଂ ବେଗ ପ୍ରଦର୍ଶନ |
| ସମୁଦାୟ | ଗ୍ୟାଲନ୍, ଫୁଟ୍, ବ୍ୟାରେଲ୍, lbs, ଲିଟର, m³, kg |
| ତାପଜ ଶକ୍ତି | ୟୁନିଟ୍ GJ ， KWh ଇଚ୍ଛାଧୀନ ହୋଇପାରେ | |
| ଯୋଗାଯୋଗ | | 4 ~ 20mA (ସଠିକତା 0.1%), OCT, ରିଲେ, RS485 (ମୋଡବସ୍), ଡାଟା ଲଗର୍ | |
| ସୁରକ୍ଷା | କୀପ୍ୟାଡ୍ ଲକଆଉଟ୍, ସିଷ୍ଟମ୍ ଲକଆଉଟ୍ | |

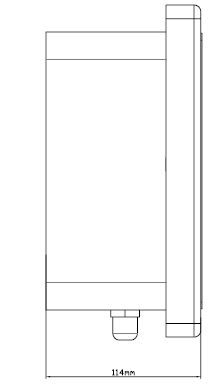

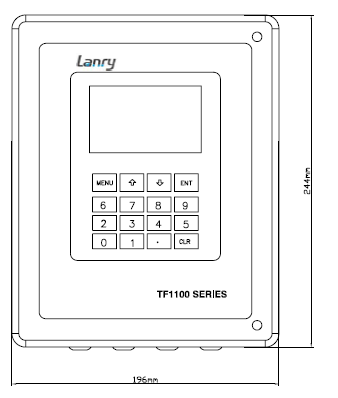

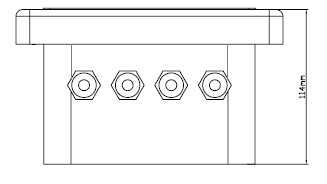

| ଆକାର | 244 * 196 * 114 ମିମି | |
| ଓଜନ | 2.4 କିଲୋଗ୍ରାମ | |
ଟ୍ରାନ୍ସଡ୍ୟୁସର:
| ସଂରକ୍ଷଣର ଡିଗ୍ରୀ | | ମାନକ IP65;IP67, IP68 ଇଚ୍ଛାଧୀନ ହୋଇପାରେ | |
| ଉପଯୁକ୍ତ ତରଳ ତାପମାତ୍ରା | | -35 ℃ ~ 200 ℃ | |
| ପାଇପ୍ ବ୍ୟାସ ପରିସର | | B ପ୍ରକାର ପାଇଁ 20-50 ମିମି, A ପ୍ରକାର ପାଇଁ 40-4000 ମିମି | |

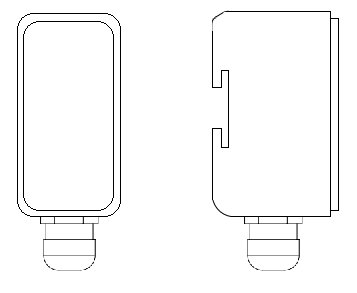

| ଟ୍ରାନ୍ସଡ୍ୟୁସର ଆକାର | | A 46 (h) * 31 (w) * 28 (d) mm ଟାଇପ୍ କରନ୍ତୁ | |
| B 40 (h) * 24 (w) * 22 (d) mm ଟାଇପ୍ କରନ୍ତୁ | | |
| ଟ୍ରାନ୍ସଡୁସରର ସାମଗ୍ରୀ | | ଆଲୁମିନିୟମ୍ କିମ୍ବା ଷ୍ଟେନଲେସ୍ ଷ୍ଟିଲ୍ SUS304 | |
| କେବୁଲ୍ ଲମ୍ବ | | Std: 10m |
| ତାପମାତ୍ରା ସେନସର | | Pt1000, 0 ରୁ 200 ℃, କ୍ଲମ୍ପ-ଅନ୍ ଏବଂ ସନ୍ନିବେଶ ପ୍ରକାର ସଠିକତା: ± 0.1% |
ମାପର ନୀତି |
ଏକ ବନ୍ଦ ପାଇପ୍ ମଧ୍ୟରେ ତରଳର ତରଳ ବେଗ ମାପିବା ପାଇଁ TF1100 ଅଲଟ୍ରାସୋନିକ୍ ଫ୍ଲୋ ମିଟର ଡିଜାଇନ୍ କରାଯାଇଛି |ଟ୍ରାନ୍ସଡ୍ୟୁସରଗୁଡିକ ଏକ ଅଣ-ଆକ୍ରମଣକାରୀ, କ୍ଲମ୍ପ-ଅନ୍ ପ୍ରକାର, ଯାହା ଫୁଲିଙ୍ଗ୍ ଅପରେସନ୍ ଏବଂ ସହଜ ସଂସ୍ଥାପନର ଲାଭ ପ୍ରଦାନ କରିବ |
TF1100 ଟ୍ରାଞ୍ଜିଟ୍ ଟାଇମ୍ ଫ୍ଲୋ ମିଟର ଦୁଇଟି ଟ୍ରାନ୍ସଡୁସର ବ୍ୟବହାର କରେ ଯାହା ଉଭୟ ଅଲଟ୍ରାସୋନିକ୍ ଟ୍ରାନ୍ସମିଟର ଏବଂ ରିସିଭର୍ ଭାବରେ କାର୍ଯ୍ୟ କରେ |ପରସ୍ପରଠାରୁ ଏକ ନିର୍ଦ୍ଦିଷ୍ଟ ଦୂରତ୍ୱରେ ଏକ ବନ୍ଦ ପାଇପ୍ ବାହାରେ ଟ୍ରାନ୍ସଡ୍ୟୁସରଗୁଡିକ ଚାପି ହୋଇ ରହିଥାଏ |ଟ୍ରାନ୍ସଡ୍ୟୁସରଗୁଡିକ ଭି-ପଦ୍ଧତିରେ ମାଉଣ୍ଟ କରାଯାଇପାରିବ ଯେଉଁଠାରେ ଧ୍ୱନି ପାଇପକୁ ଦୁଇଥର ଟ୍ରାନ୍ସଭର୍ କରିଥାଏ, କିମ୍ବା W- ପଦ୍ଧତି ଯେଉଁଠାରେ ଶବ୍ଦ ପାଇପକୁ ଚାରିଥର ଟ୍ରାନ୍ସଭର୍ କରିଥାଏ, କିମ୍ବା Z- ପଦ୍ଧତିରେ ଯେଉଁଠାରେ ଟ୍ରାନ୍ସଡ୍ୟୁସରଗୁଡ଼ିକ ପାଇପ୍ ର ବିପରୀତ ପାର୍ଶ୍ୱରେ ଲଗାଯାଇଥାଏ ଏବଂ ସାଉଣ୍ଡ କ୍ରସ୍ ହୋଇଥାଏ | ପାଇପ୍ ଥରେ |ମାଉଣ୍ଟିଂ ପଦ୍ଧତିର ଏହି ଚୟନ ପାଇପ୍ ଏବଂ ତରଳ ବ characteristics ଶିଷ୍ଟ୍ୟ ଉପରେ ନିର୍ଭର କରେ |ଫ୍ଲୋ ମିଟର ଦୁଇଟି ଟ୍ରାନ୍ସଡ୍ୟୁସର ମଧ୍ୟରେ ଧ୍ୱନି ଶକ୍ତିର ଏକ ଫ୍ରିକ୍ୱେନ୍ସି ମଡ୍ୟୁଲେଡ୍ ବିସ୍ଫୋରଣ ଗ୍ରହଣ ଏବଂ ଗ୍ରହଣ କରିବା ଏବଂ ଟ୍ରାଞ୍ଜିଟ୍ ସମୟ ମାପିବା ଦ୍ୱାରା କାର୍ଯ୍ୟ କରେ ଯାହା ଦୁଇ ଟ୍ରାନ୍ସଡ୍ୟୁସର ମଧ୍ୟରେ ଭ୍ରମଣ ପାଇଁ ଶବ୍ଦ ଆବଶ୍ୟକ କରେ |ଗମନାଗମନ ସମୟ ମଧ୍ୟରେ ପାର୍ଥକ୍ୟ ସିଧାସଳଖ ଏବଂ ପାଇପ୍ ରେ ଥିବା ତରଳର ବେଗ ସହିତ ଜଡିତ, ଚିତ୍ର ତଳେ ଦେଖାଯାଇଥିବା ପରି |
-
